実際の手順としては，①～⑧の工程が必要である．（Table 1）

①下行大動脈を造影し，PDA径を計測しコイルを選択する

4 Fr Pigtailを用いる．撮影の角度はLAT（90度）+RAO30度が基本となる．造影カテーテルの至適な位置はPDAが想定させる高さよりやや低めになる．高いと大動脈弓が造影されPDAと重なってしまい計測が困難になってしまう．（Fig. 3）また，造影は診断カテより先に行うべきである．診断カテ中にPDAへの誤挿入などがあると，刺激によりPDAが攣縮を起こしてしまうことがある．その後でPDAの造影を行うと過少評価することになり，コイルの脱落につながる．

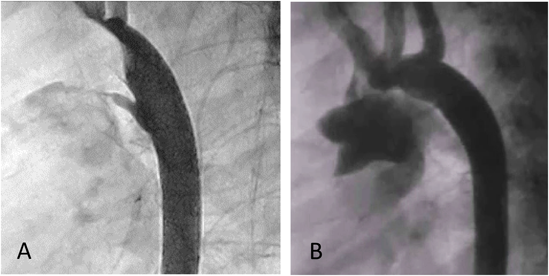

Fig. 3 Catheter position and aortography

A: Optimum level of the tip of catheter in aortography should be somewhat lower than expected orifice of ductus arteriosus. B: In case the tip of the catheter is higher than the orifice of ductus arteriosus, aortic arch may obscure the profile of ductus arteriosus.

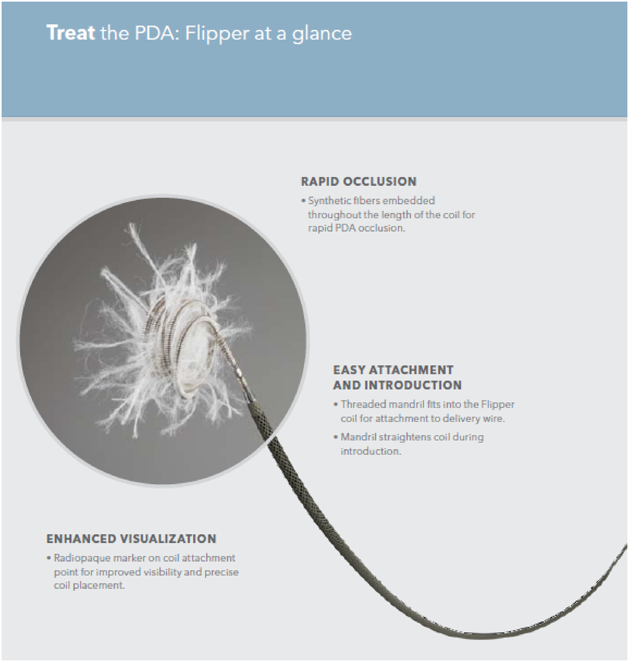

コイルの選択については，PDAの最狭窄部の2倍以上のループ径のコイルを選択する．Flipperコイルのループ径の種類として3.0, 5.0, 6.5, 8.0 mmがある．現在，最狭窄部径2 mm未満の症例がコイル塞栓術の適応になるので，PDA閉鎖には3.0 mmと5.0 mmが主に使用される．これらのコイルは3巻きと5巻きと2種類があるが，巻き数は直接コイルの長さに関係する．長いPDAには長いコイルが当然必要で，長くないPDAであってもAmpulla（膨大部）にコイルを詰めることで塞栓力が増す．しかし長すぎると大動脈側へ飛び出した形態となり大動脈縮窄になってしまう．

②診断カテーテル検査を行う

前述のガイドラインにPDAカテーテル治療の基準が示されている（Table 2）．手術が必要な他の心疾患の有無，肺高血圧の有無などが確認すべき点となる．後述の左肺動脈の狭窄についても評価する．

③4 Frカテーテルとガイドワイヤーを用いてPDAを通過させる

PDAを通過させるカテの種類は，マルチパーパス，Judkins Right（JR）カテ，コブラカテを使用することが多く，ガイドワイヤーはラジフォーカスワイヤーのアングル型を使用することが多い．造影でPDAの形態を確認すれば，比較的容易にPDAを通過させることはできる．マルチパーパスは先端の曲がりが緩いので肺動脈からPDAを通すのに使用するが，大動脈側からでも使用できる．JRカテは先端の曲がりは3.0～4.0のように先端にきつく曲がりがない方がよい．コブラカテはAmpulla内でコイルを巻きやすいので著者は頻用している．

④PDAを介して肺動脈側へコイルを通過させる

原則はカテーテルを肺動脈まで通過させて，それからコイルを出す．ただし，PDA径が1 mm程度と細い場合は，外径1.3 mmの4 Frカテが通過しない場合があり，その際はPDAの大動脈側の入り口にカテを差し込むだけの状態で保持し，外径1 mmのコイルのみを通過させる．そのとき，当然マンドリンはコイル先端まで入れてコイルを直線化して通過させる．

⑤コイルを肺動脈側で0.5～1巻きを巻く

側面像での気管支透亮像との関係を目印に，造影したPDA最狭窄部を記憶しておいて，これを超えたところで肺動脈を通過したと判断する．この気管支透亮像との位置関係はコイル留置操作時にも必要なのでしっかりと記憶すべきものである．不安な場合は一旦ガイドワイヤーを抜いて圧や酸素飽和度を測定したり，造影して確認したりすることもできる．肺動脈にあるコイルは1巻き程度カテから出し，マンドリルを抜くことでコイルはらせん状に巻く．肺動脈で巻かせたコイルを，それ以上出さないようにコイルとカテを一緒に大動脈側へ引いてくると巻いたコイルが肺動脈壁にひっかかる．強く引くと巻いたコイルが大動脈側へ抜けてしまうので注意する．

⑥残りのコイルを大動脈側で巻く

残りのコイルを巻かせる方法は，Ampulla内に押し出す方法と一旦大動脈内で巻かせたコイルをAmpulla内に押し込む方法とある．Ampulla内で押し出せた方がコイルにかかる負荷が少なくまとまりがよい印象がある．まとまりがよいと塞栓力が強いことになる．その手技においてコブラカテは有利で，マルチパーパスやJRカテを使用するとAmpullaで巻かせたいコイルが肺動脈側へ抜けてしまうことが多いが，コブラカテだと多く曲がっている分だけAmpulla壁へ向けてコイルを押し出すことになり肺動脈へ抜けにくい（Fig. 4）．これに対して，一旦大動脈内で巻かせたコイルを押し込む方法は操作が簡単であるが，大動脈の血流でコイルが伸びたり，コイルが大動脈側へ抜けたりすることもしばしばある．

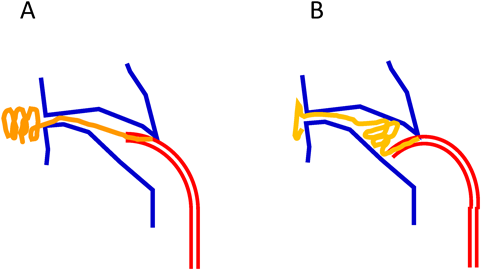

Fig. 4 Delivery catheters

A: When you use multi-purpose catheter to deliver a coil, a coil may be pushed out into the pulmonary artery. B: While you use Cobra-shaped catheter to deliver a coil, a coil may easily conform to the aortic ampulla.

⑦Delivery wireから外す

コイルが落下しない形態をしているかどうかを確認する．肺動脈側にちゃんと0.5～1巻出ているかを気管支透亮像とPDA造影の記憶と比較して確認する．しかし肺動脈側で巻かせるコイルの量が多いと左肺動脈狭窄のリスクとなる．次に大動脈側のコイルの形態は，外したときにコイルが血流で脱落しない状態に置けているかを見る．最初のPDAの造影が正確に評価されていれば，最狭窄部の2倍のループ径のコイルを選択し，最狭窄部の大動脈側にコイルが出ていれば脱落することはほぼないが，大動脈側へ十分な長さのコイルを出すことで脱落しにくくなる．よって，この点においても肺動脈側のコイルは少ない方が有利である．逆に大動脈側へ飛び出しすぎると大動脈縮窄になってしまう．そうならないようにできるだけAmpullaへコイルは押し込む形態にする．それはコイルが密に絡むことにつながり塞栓力の増加になる．

よい形態に置けたことが確認できたら，デリバリーワイヤーを付属のデリバリー用のトルカーを使用し反時計周りに回し続けると，コイルは外れる．外すときは，コイル本体と接続部がカテーテル内から出ていること，マンドリルが十分に抜かれていることを確認しておく．外れたDelivery wireの先端が血管を傷つけることがあるので，速やかにカテ内へ引き込むようにする．

⑧留置後の下行大動脈造影を行う

コイルを留置していたカテを抜き，4 Fr Pigtailカテーテルを挿入し，最初の造影と同じ位置で造影する．造影剤を出す勢いでPigtailカテーテルの先端が伸びてしまうことがあり，それがコイルにからまると危険なので，流量を注意しPigtailの巻いている方を背側に向けるようにする．

コイルについているファイバーに血栓形成が起こることで塞栓力が上がるので，PDAのリーク評価は，留置後5～10分程度待って造影することが多い．肺動脈側にフワっと漏れる程度のリークであれば徐々に閉鎖していくので問題ないが，加速しているリークが残る場合は追加のコイル留置を考慮する．放置すると溶血性貧血を起こすリスクがある．

PDAコイル留置術の合併症としてはPDAの損傷，コイルの脱落，リークによる溶血性貧血，左肺動脈狭窄や大動脈縮窄が挙げられる．

PDAは脆弱な血管でありガイドワイヤーでの穿孔のリスクがある，通過させる際はカテやガイドワイヤーに抵抗がないことを確認しながら行う．血管外へ穿孔しまった場合は，慌ててカテやガイドワイヤーは抜かず，心臓血管外科をコールし出血性ショックへの備えを行う．ガイドワイヤーくらいの穿孔であれば，もう1本シース確保しPDAにコイルを入れてしまうことで，そのコイルが止血詮の役割をはたして手術を回避できるかもしれない．

コイルが脱落した場合は肺動脈内で回収する．コイルにはファイバーが付いているので心内での操作は弁や腱索の損傷につながるので絶対に行ってはいけない．回収するデバイスとして異物除去カテーテルがあり，アングルスネアー型と鉗子型の2種類が使用される（Fig. 5）．肺動脈内で2方向のシネを見ながら回収することになる．コイルがむき出しのままであると心内構造物を損傷するので，6 Frロングシース（内径2 mm）などに掴んだコイルを二つ折りにしてカテ内へ回収する．また，回収操作に時間がかかり過ぎる症例では，大きな領域の肺梗塞を起こさない末梢肺動脈へコイルを移動・放置するという選択肢も考えるべきである．

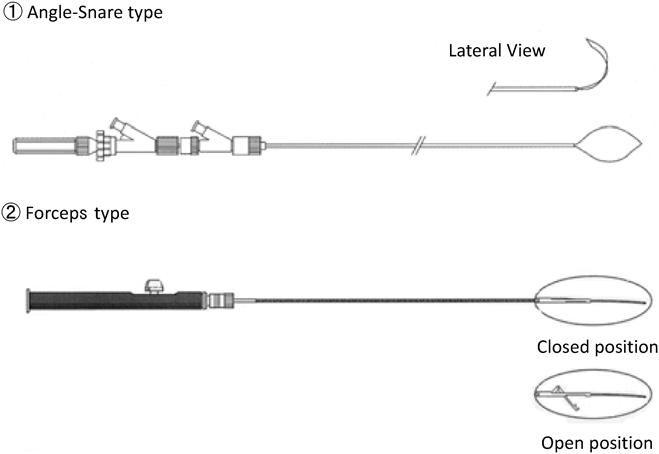

Fig. 5 Retrieval catheters

コイル後のPDAのリークは，量が多いと加速された血液がコイルやファイバーにぶつかることで溶血が起きる．放置すると溶血による腎障害を起こすのでリークが消失するまでコイルの追加留置を行う必要がある．よってコイル留置後は検尿のフォローを行う．

PDAコイルが脱落しないためには，最狭窄部の肺動脈側と大動脈側の両方にコイルを出すことになる．頻度の多いA型のPDAの場合肺動脈側に出すコイルは正常な肺動脈内へ飛び出す形態となる（Fig. 6）．PDAの症例はもともと左肺動脈分岐部が狭い症例も存在するので，左肺動脈に圧較差がないか確認し，必要あれば肺動脈造影も行っておく．したがって肺動脈に出すコイルは少ない方が望ましく0.5～1巻が理想である．ただし成人体型の症例では肺動脈血管径も大きいので1.5～2巻までは許容しうる．左肺動脈狭窄は成長に伴い増悪することがあるので，必要があればフォローアップ中に肺血流シンチを施行し2 : 8以上のアンバランスであれば治療が必要となる．一方，大動脈側に出すコイルはA型であればAmpullaが存在するので飛び出しにくい．しかし，他の形態のPDAでは飛び出すこともあるので，その場合は大動脈側のコイル留置をやり直すかコイルの種類を変更する．大動脈への飛び出しが問題となりコイルを変更した症例を示す（Fig. 6）．5 mm 3巻コイルから3 mm 5巻コイルへ変更することで大動脈側の飛び出しは少なくなった．

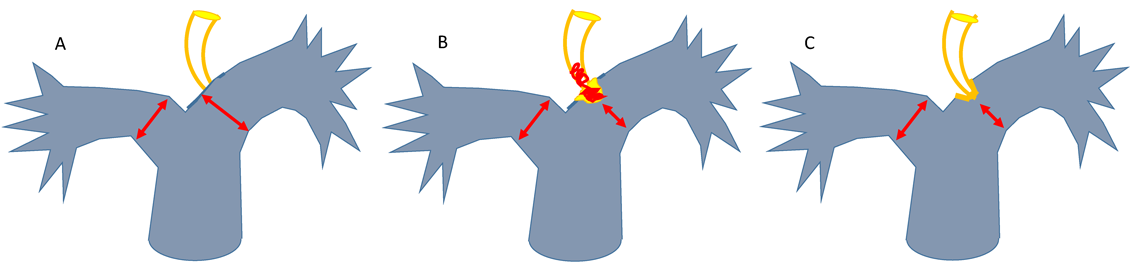

Fig. 6 Mechanisms of left pulmonary artery stenosis

A: normal pulmonary artery anatomy. B: protrusion of coil may result in left pulmonary artery stenosis. C: retraction of ductal tissue may result in left pulmonary artery stenosis.

PDAコイルは肺動脈側からでも留置でき，その方がコイルの形態は整いやすく塞栓力が強いことが多い．ただし，PDAを通過させることが難しいため細いPDAは大動脈側から，少し大きめのPDAは肺動脈側から留置することが多い．肺動脈側から通過させるにはマルチパーパスカテと先端ストレートのガイドワイヤーを用いる．困難な場合は大動脈側からもう1本ガイドワイヤーをPDAに通しておくと，それを目標にすることで通過させやすくなる．留置の手順は大動脈側とほぼ同様で，最初に大動脈側に4.5巻出しカテーテルごと肺動脈側に0.5巻分引き込んで巻かせる．留置後にリークが残る場合の追加コイルは大動脈から留置することが多い．

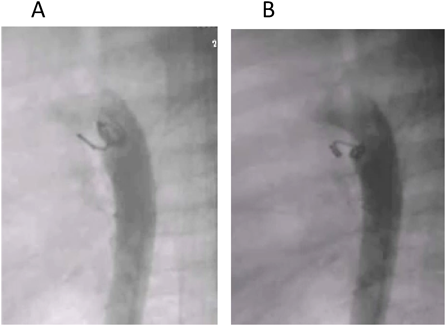

Fig. 7 A: A coil with 5 mm in diameter and 3 loops might have caused aortic obstruction. B: Instead, a coil with 3 mm in diameter and 5 loops can fit in the aortic ampulla without protrusion.

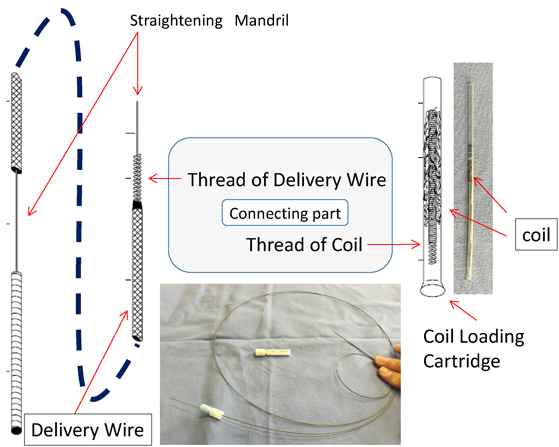

コイルの脱落や破損を防ぐにはデバイスの仕組みを理解する必要がある．コイルとDelivery wireとの連結部は，コイルの後端とDelivery wireの先端がそれぞれ螺旋状であり，それがスクリューのように絡むことで連結されているだけなので，強く引きすぎるとその螺旋形状が伸びて破損してしまう．したがって一度出したコイルをカテ内へ再収納するときは，連結部の負荷を軽減するためにマンドリルをこまめに挿入してカテ内に入ったコイルを直線形態に近づけて抵抗を減らすことが必要である．また何度も血管内に出したりカテ内へ収納する操作を行った場合，ファイバーや連結部に血栓が形成してしまっていたり，連結部が緩んでしまっていたりするので，一度体外にコイルを取り出して確認し血栓を除去する必要がある．

最後にPDAコイル閉鎖術は低侵襲であり，小児循環器医が治療を完了できる有意義な手技である^4）．合併症の頻度は低いものの重大なものも含まれるので，起こさないような繊細な手技が必要である．また起こった場合には対処できる環境で行うべきである．幸い著者はよい指導者に恵まれ経験を積ませていただいた．この原稿を書く機会を頂いたこととともにお礼を言いたい．
